고강성 알루미늄 합금(A-7075-76)재질로 우수한 탄력성 편심 0.25㎜ 편각 최대 5°까지 흡수
등속회전, 백 래쉬 ZERO
SET SCREW 체결방식과 CLAMPING 방식의 두가지 TYPE 일체형으로 편심, 편간오차의 흡수량이 우수함
X-Y축 구동, 의료기계, 광학기기, 공작기계(엔코더 제어용), 기타
성능(SHC-○○)
| 형식 | 상용 토오크 (kgf.cm) |
최대토오크 (kgf.cm) |
비틀림강성 (N.m/rad) |
관성모멘트 (㎏.m2) |
취부허용오차 | 중량 (g) |
최고 회전수 (max/rpm) |
도면 다운 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 편심 (㎜) |
편각 (°) |
축방향변위 (㎜) |
||||||||
| SHC-12 | 1 | 2 | 16 | 9.2×10-8 | 0.25 | 5 | +0.25 | 4 | 10,000 |  |
| SHC-16 | 1.8 | 3.6 | 25 | 2.0×10-7 | 0.25 | 5 | +0.25 | 8 | 10,000 | |
| SHC-19 | 3 | 6 | 41 | 9.2×10-8 | 0.25 | 5 | +0.25 | 13 | 10,000 | |
| SHC-22 | 10 | 20 | 82 | 7.02×10-7 | 0.25 | 5 | +0.25 | 20 | 10,000 | |
| SHC-25 | 16 | 32 | 143 | 2.87×10-6 | 0.25 | 5 | +0.25 | 29 | 10,000 | |
| SHC-29 | 23 | 46 | 185 | 5.16×10-6 | 0.25 | 5 | +0.25 | 42 | 10,000 | |
| SHC-32 | 25 | 50 | 200 | 3.9×10-5 | 0.25 | 5 | +0.25 | 55 | 10,000 | |
| SHC-34 | 30 | 60 | 230 | 4.35×10-5 | 0.25 | 5 | +0.25 | 60 | 10,000 | |
| SHC-39 | 60 | 120 | 260 | 2.30×10-5 | 0.25 | 5 | +0.25 | 80 | 10,000 | |

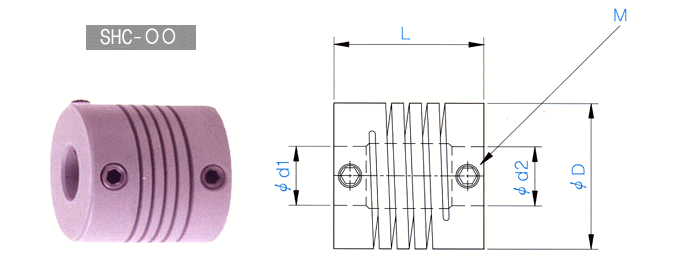

규격 (SHC-○○)
| 형식 | 외경(D) | 길이(L) | 내경 | 체결볼트(M) | |
|---|---|---|---|---|---|
| d1 | d2 | ||||
| SHC-12 | 12.7 | 12.7 | 3~4 | 3~4 | 4-M3 |
| SHC-16 | 16 | 16 | 3~5 | 3~5 | 4-M3 |
| SHC-19 | 19 | 19.4 | 4~6 | 4~6 | 4-M3 |
| SHC-22 | 22.2 | 22.4 | 4~6 | 4~6 | 4-M4 |
| SHC-25 | 25 | 25.4 | 6~10 | 6~10 | 4-M4 |
| SHC-29 | 29 | 29 | 6~12 | 6~12 | 4-M5 |
| SHC-32 | 32 | 32 | 6~12 | 6~12 | 4-M5 |
| SHC-34 | 34 | 34 | 6~16 | 6~16 | 4-M5 |
| SHC-39 | 39 | 39 | 12~20 | 12~20 | 4-M6 |
CAD 도면
