성능 (SOC○○C)

형식	상용 토오크 (N.m)	최대토오크 (N.m)	비틀림강성 (㎏f-㎝/deg)	관성모멘트 J(㎏.m2)	취부허용오차		중량 (g)	도면 다운
					편심 (㎜)	편각 (°)
SOC-15C	0.6	1.2	12	3.9×10-5	1	3	10
SOC-20C	1.1	2.2	20.5	10.9×10-5	1.5	3	18
SOC-25C	2	4	35	3.6×10-4	2	3	37
SOC-30C	4	8	157	12.3×10-4	3	3	81
SOC-40C	9	18	205	3.94×10-3	3.5	3	150
SOC-50C	19	38	312	1.07×10-2	4	3	260
SOC-60C	30	60	395	1.94×10-2	5	3	395

규격 (SOC○○C)

형식	외경(D)	길이(L)	내경		HUB L1, L2	최대내경(㎜)	체결볼트(M)
			d1	d2
SOC-15C	16.5	24	3	6.35	11	6.35	2-M2.5
SOC-20C	20.5	26	4	8	12	8	2-M2.5
SOC-25C	26	32	6	12	15	12	2-M3
SOC-30C	32	45	6	15	21	15	2-M4
SOC-40C	43	52	10	19	24	19	2-M5
SOC-50C	54	58	10	25	27	25	2-M5
SOC-60C	57.5	77	15	30	37	32	2-M6

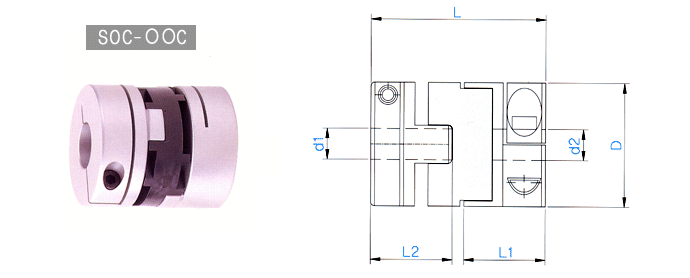

CAD 도면
