성능 (SOC○○SC)

형식	상용 토오크 (N.m)	최대토오크 (N.m)	비틀림강성 (㎏f-㎝/deg)	관성모멘트 J(㎏.m2)	취부허용오차		중량 (g)	도면 다운
					편심 (㎜)	편각 (°)
SOC-15SC	0.6	1.2	12.4	3.1×10-5	1	3	6
SOC-20SC	1.1	2.2	20.5	9.68×10-5	1.5	3	16
SOC-25SC	2	4	37	2.91×10-4	2	3	30
SOC-30SC	4	8	162	10.6×10-4	3	3	70

규격 (JOC○○SC)

형식	외경(D)	길이(L)	내경		HUB L1, L2	최대내경(㎜)	체결볼트(M)
			d1	d2
SOC-15SC	16.5	21	3	6.35	11,8	6.35	2-M2.5
SOC-20SC	20.5	23	4	8	12,9	8	2-M2.5
SOC-25SC	26	29	6	12	15,12	12	2-M3
SOC-30SC	32	38.5	6	15	21,15	15	2-M4

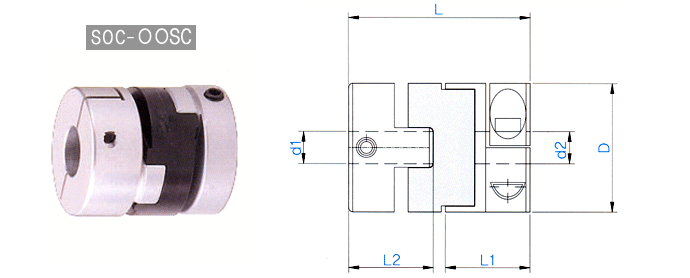

CAD 도면

표준내경

제품번호	표준내경 (d1, d2)
	3	4	5	6	6.35	8	9.525	10	12	14	15	16	18	20	22	24	25	26	28	30
SOC-15	●	●	●	●	●
SOC-20			●	●	●	●
SOC-25				●	●	●	●	●
SOC-30						●	●	●	●	●
SOC-40								●	●	●	●	●
SOC-50										●	●	●	●	●	●	●	●
SOC-60											●	●	●	●	●	●	●	●	●	●
SOC-15C	●	●	●	●	●
SOC-20C			●	●	●	●
SOC-25C				●	●	●	●	●
SOC-30C						●	●	●	●	●
SOC-40C								●	●	●	●	●
SOC-50C										●	●	●	●	●	●	●	●
SOC-60C											●	●	●	●	●	●	●	●	●	●

표준공차는 H7입니다.

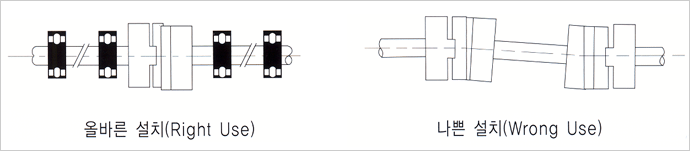

OLDHAM COUPLING의 올바른 조립방법 -
최대한 편심 편각등을 맞추고 양단의 축은 지지되어 있어야 한다.

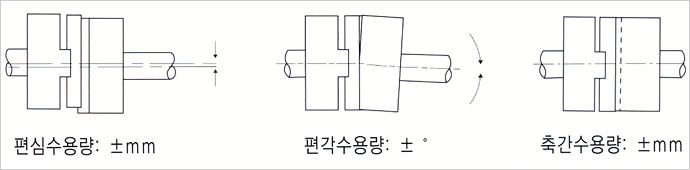

MISALIGNMENT현상
