성능 (SYC-DA/DA-BC)
| 형식 | 허용토오크 (N.m) |
최대허용위부오차 | 최고회전속도 (min-1) |
관성모멘트 (㎏ㆍm-2) |
중량(g) | 도면 다운 |
||
|---|---|---|---|---|---|---|---|---|
| 편심(㎜) | 편각(°) | 축방향변위 (㎜) |
||||||
| SYC-050SA-□B-11BC | 25 | 0.02 | 1 | ±0.4 | 10000 | ※81×10-6 | ※243 | |
| SYC-050SA-□B-14BC | ※107×10-6 | ※283 | ||||||
| SYC-050SA-□B-16BC | 219×10-6 | 460 | ||||||
| SYC-060SA-□B-16BC | 60 | 0.02 | 1 | ±0.45 | 10000 | 287×10-6 | 530 | |
| SYC-050DA-□B-11BC | 25 | 0.24 | 1(片側) | ±0.8 | 10000 | 119×10-6 | 315 | |
| SYC-050DA-□B-14BC | 149×10-6 | 354 | ||||||
| SYC-050DA-□B-16BC | 318×10-6 | 600 | ||||||
| SYC-060DA-□B-16BC | 60 | 0.31 | 1(片側) | ±0.9 | 10000 | 395×10-6 | 680 | |
규격 (SYC-SA/DA-BC)
| 형식 | d1 | D | L | LC | LF | LP | S | C | A1 | A | M | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최소 | 최대 | 11BC | 14BC | 16BC | ||||||||||
| SYC-050SA-□B-11BC | 8 | 25 | 56 | 55.5 | 55.5 | 65.5 | 45.5 | 20 | - | 3 | 7 | 21.0 | 21 | 2-M5 |
| SYC-050SA-□B-14BC | ||||||||||||||
| SYC-050SA-□B-16BC | ||||||||||||||
| SYC-060SA-□B-16BC | 10 | 30 | 68 | - | - | 70.5 | 54.5 | 24 | - | 4 | 8 | 17.5 | 25 | 2-M6 |
| SYC-050DA-□B-11BC | 8 | 25 | 56 | 72 | 72 | 82 | 62 | 20 | 11 | 3 | 7 | 14.5 | 21 | 2-M5 |
| SYC-050DA-□B-14BC | ||||||||||||||
| SYC-050DA-□B-16BC | ||||||||||||||
| SYC-060DA-□B-16BC | 10 | 30 | 68 | - | - | 91 | 75 | 24 | 14 | 4 | 8 | 17.5 | 25 | 2-M6 |
TAPER ADAPTER 관련규격
| 표준 TAPER d2 | W | T | WA | LA | dA |
|---|---|---|---|---|---|
| 11C | 4 | 12.2 | 25 | 16 | 17 |
| 14C | 4 | 15.1 | 25 | 19 | 22 |
| 16C | 5 | 17.3 | 25 | 29 | 26 |
표준내경 : d1
| 표준 TYPER d2 WT | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 형 식 |
SYC-050SA/DA | 11C | ○ | △ | ○ | △ | ○ | △ | ○ | ○ | △ | △ | |||
| 14C | ○ | △ | ○ | △ | ○ | △ | ○ | ○ | △ | △ | |||||
| 16C | ○ | △ | ○ | △ | △ | △ | ○ | ○ | △ | △ | |||||
| SYC-060SA/DA | 16C | ○ | △ | △ | ○ | ○ | △ | △ | ○ | ○ | ○ | ||||
○표시는 표준, △표시는 비표준

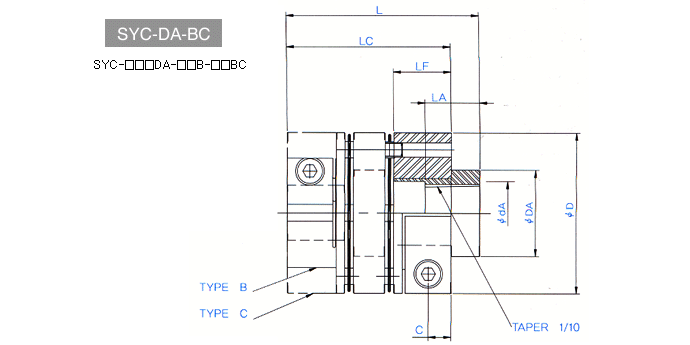

CAD 도면
